AG レンズフィルター & カメラレンズフード
画像認識の安定性が、現場の作業精度を変える
製造や検査の工程において、視覚システムの安定性は作業品質を左右する重要な要素です。特に、照明による反射や映り込みといった「グレア」は、画像認識精度を大きく低下させる要因の一つです。 ナベルが開発したAGシリーズは、こうした現場の声に耳を傾け、課題の本質に向き合って生まれた製品です。視覚機器の性能を最大限に引き出し、お客様の工程全体の安定稼働を支えます。
グレア（Glare）とは
製造現場や検査工程においては、LED照明や外部光源の影響で、ワーク表面に強い反射が生じることがあります。このような現象を「グレア」と呼び、視覚システムによる画像認識を妨げる要因となります。特にパターン認識や位置決めにおいては、グレアによって正確な判断が難しくなるため、確実な対策が求められています。
AGレンズフィルター
特長と効果

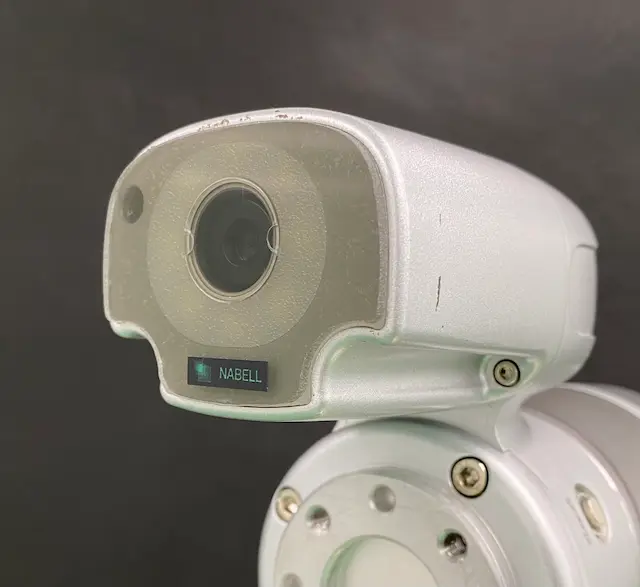

AGレンズフィルターは、光を反射する鏡面加工のワークやLED照明等の外乱光により発生するグレアを効果的に抑制します。 撮像面への不要な光の反射を低減することで、画像認識の安定性を高め、装置全体のパフォーマンス向上に貢献します。 更に視覚センサの保護も兼ね備えている為、ご安心してご使用いただけます。
取付と使いやすさ

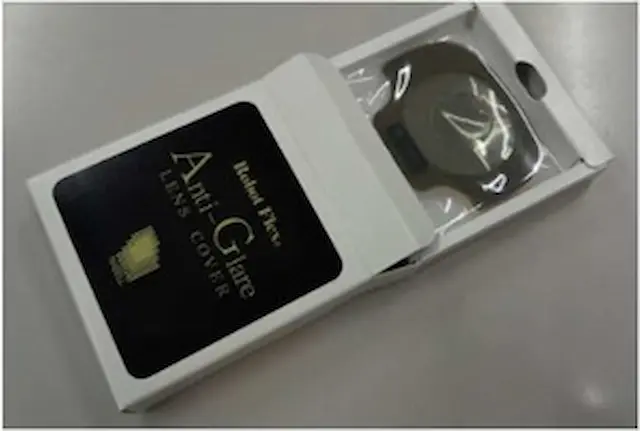

本製品には、あらかじめ装着用の両面テープが貼付されており、開封後すぐにお使いいただけます。着脱は非常に簡単で、作業現場での導入やメンテナンスもスムーズに行えます。さらに、予備の両面テープも付属しており、繰り返しの使用にも対応可能です。
効果

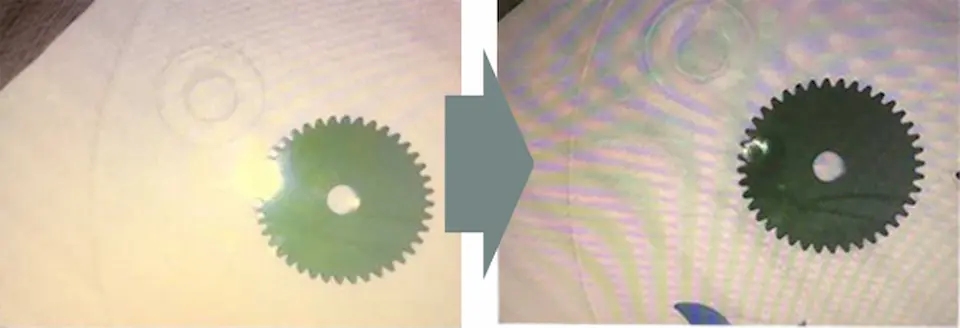

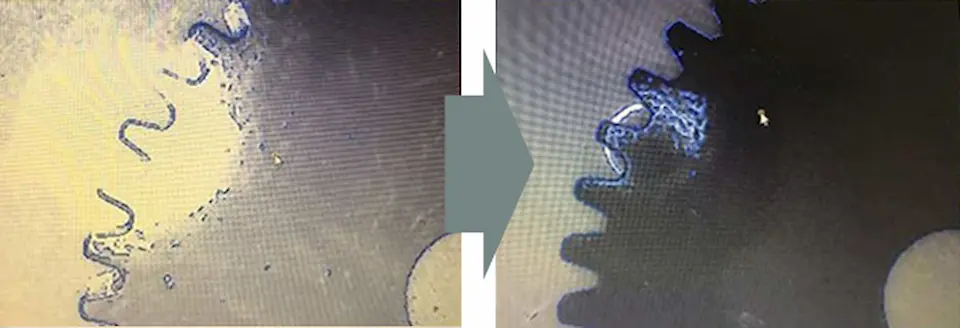

実機による検証では、AGレンズフィルターを装着した場合と装着していない場合で、画像上のグレア発生具合に明確な差が確認されました。特に、パターン認識処理においては、グレアが原因で一部が欠損していた画像が、AGレンズフィルターを装着することで明瞭に表示されるようになりました。
未装着
装着時
未装着
装着時
AGカメラレンズフード
特長と構造

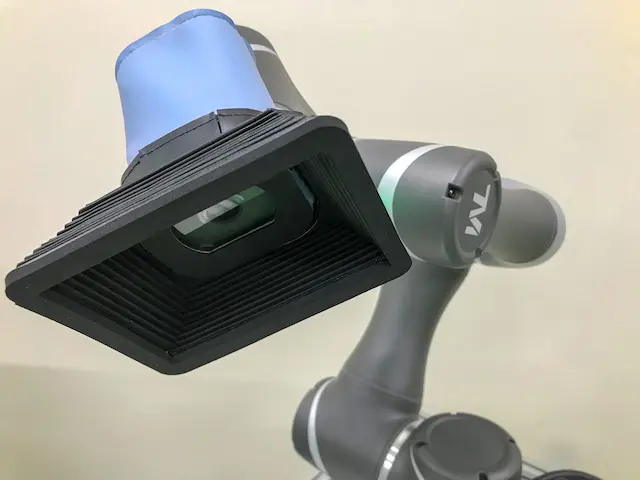

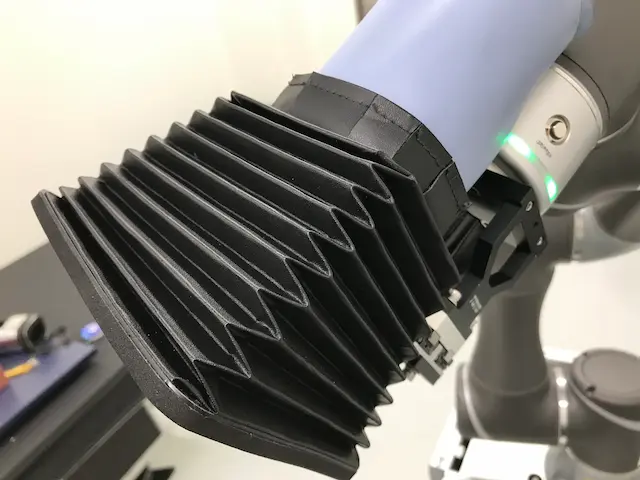

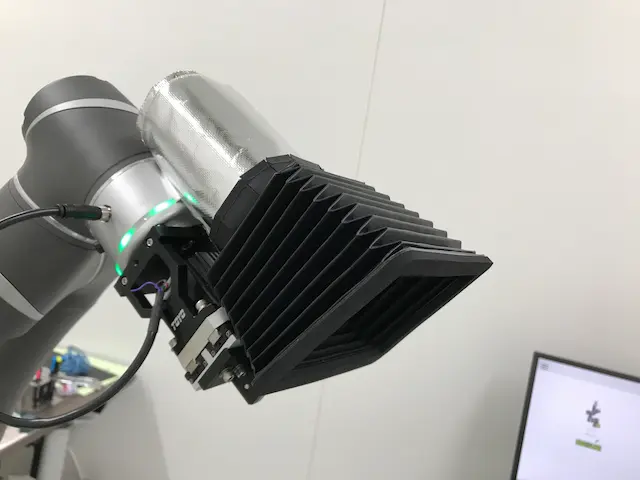

AGカメラレンズフードは、AGレンズフィルターに加え、カメラカバーとジャバラ構造の遮光フードを組み合わせた3点構成の製品です。この組み合わせにより、TM ROBOTの内蔵LEDだけでなく、外部照明によるグレアも同時に抑制することができます。複雑な照明条件下においても安定した撮像環境を実現し、お客様の業務効率向上に寄与します。
使用シーンと設置例

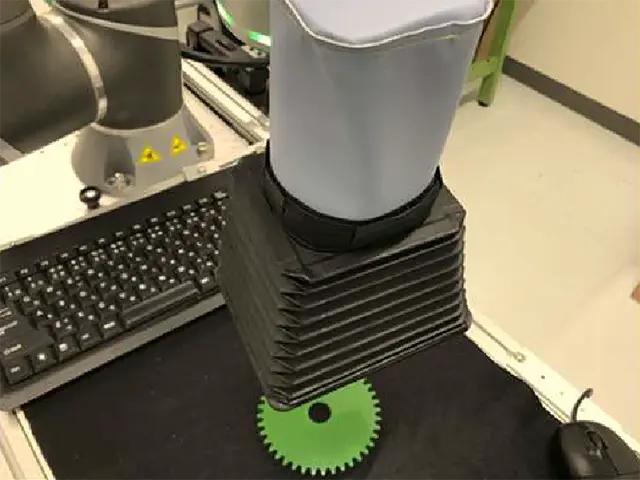

製品の設置は、カメラ位置を調整し、ジャバラフードを降ろすことで完了します。これにより、外部からの余計な光を遮断しつつ、内蔵LEDによる反射もAGレンズフィルターによって抑制されます。工場の検査ラインや組立工程など、照明環境が複雑な現場で特に効果を発揮します。
効果
AGカメラレンズフードの有無による検証では、内蔵照明・外部照明それぞれに起因するグレアが大きく減少する結果が得られました。画像認識結果も改善され、モニター上ではパターンの輪郭がはっきりと識別されることが確認されています。こうした効果により、視覚システムの信頼性が向上し、作業精度の向上に貢献します。

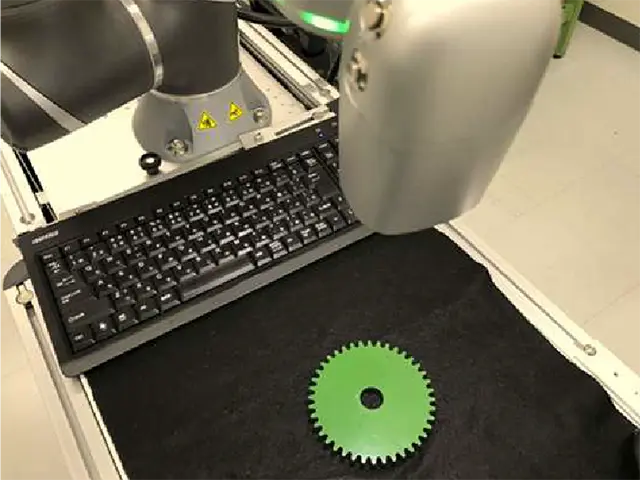

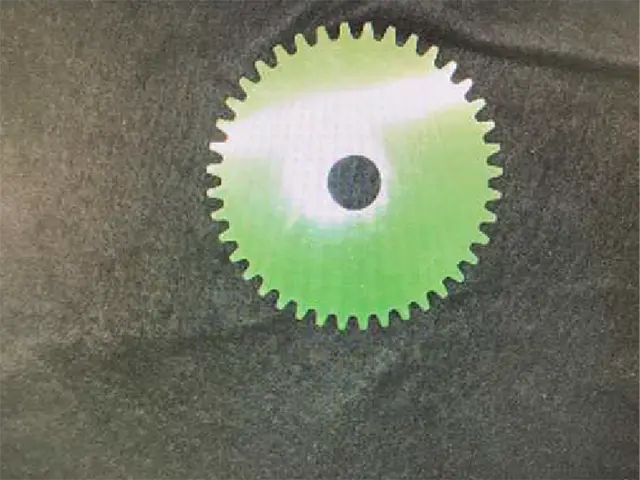

未装着

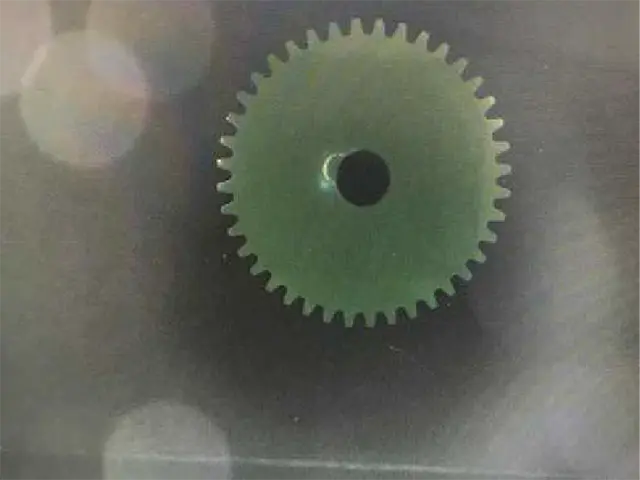

未装着時は外部(フロア)照明・ロボット内臓照明によるグレアが発生している
装着時
グレアの発生はほとんど見られず、内蔵照明・外部照明が原因のグレア、どちらにも抑制効果を発揮します
開発への想い
当社は創業以来、蛇腹製造技術を駆使して、精密なカメラや産業機器の保護カバーを多数手がけて参りました。AGレンズフィルターおよびAGカメラレンズフードは、その技術的蓄積を活かしつつ、近年高まる画像認識へのニーズに応えるかたちで開発された製品です。 本製品に採用されている各種技術は、現在特許出願中であり、ナベルが長年培ってきた「光から守る」ノウハウと、「正しく視る」ための工夫を融合したものとなっております。設計においては、現場のお客様から寄せられる細かな要望を一つひとつ丁寧に吸い上げ、必要とされる性能にフォーカスしてきました。 AGシリーズは、ジャバラメーカーとしての歴史を持つナベルが、視覚ソリューション分野へと踏み出した象徴的な製品群です。ナベルの技術と想いが詰まった「核」として、これからの画像処理現場に新たな価値を届けてまいります。
AGシリーズ製品は、TM ROBOT専用として設計されておりますが、 それ以外のロボットやカメラ機器への対応も可能です。 設置条件や使用環境に応じたカスタマイズ対応も行っておりますので、 お気軽にお尋ねください。
